产品介绍

■ 参数特点

.Intel® Bay Trail系列四核高性能CPU（最高至2.42GHz)；

.标配2G 板载DDR4内存（可选4G、8G）；

.标配64G  SSD固态硬盘（可选配更大容量）；

.整机尺寸: 248mm x 165mm x 95mm；

■ 外部接口

.VGA+HDMI两种接口，单独或同时显示（同屏或异屏）；

.2路 intel® I211-IT 千兆网络（其中1路支持PoE功能）；

.1个USB 3.0，3个USB2.0接口；

 --机箱内置1个USB2.0接口，便于用户使用加密狗等设备；

.内置1路SATA3.0 6.0Gb/s 硬盘接口；

.支持2个RS232，1个带隔离的RS485；

.带光藕隔离的8个GPIO_IN，8个GPIO_OUT（可选）；

■ 可靠性

.无风扇、无内部连线设计；

.宽电压范围输入、过压及欠压保护；

.建议适配工业电源：3A@DC24V +-10%；

.本机典型功耗：15W；

.整机接触放电>=10KV，空气放电>=12KV；

.网路浪涌抗干扰>=10KV；

.运行温度：0°C~70°C（32°F~140°F）；

.储存温度：-40°C~80°C（-40°F~176°F)；

.运行环境相对湿度：0%~90%RH@40°C；

■ 可扩展性

.标配1个PCIeX1及1个PCI标准扩展插槽；

 或标配2个PCI标准扩展插槽；

.可快速定制更多数量的标准PCIe/PCI扩展插槽组合；

■ 支持Microsoft® Win7 32/64位，Win10，Linux，Android等操作系统；

■ 支持与工业互联网云平台的连接；

■ 提供通用型产品；

■ 提供按客户需求的ODM定制服务；

安装使用

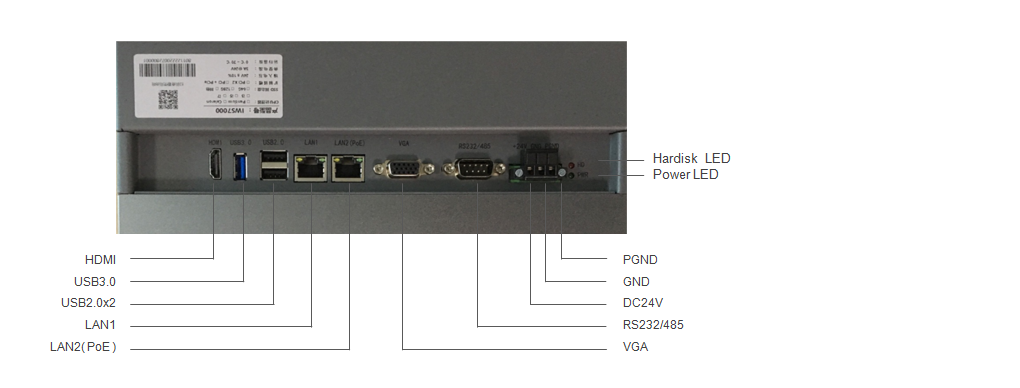

▪ 接口说明：

                                              * PGND为机箱外壳接至大地信号引脚。

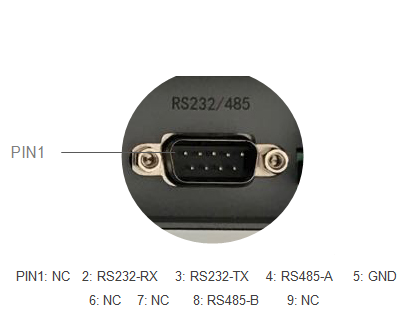

▪ RS232/485引线示意：

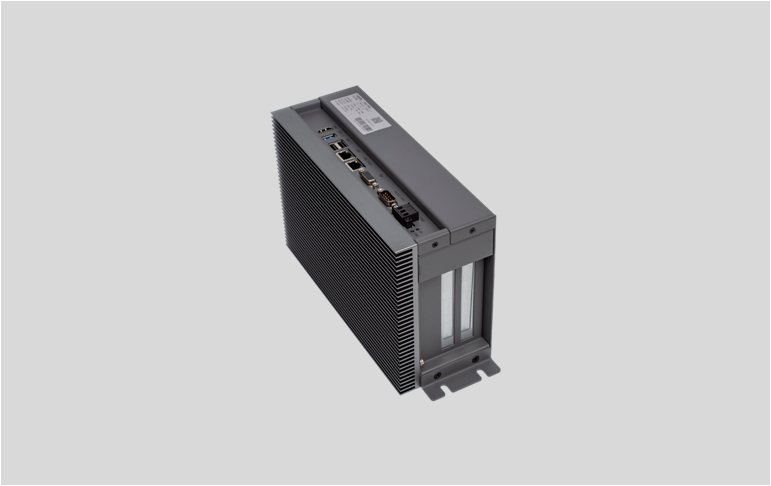

▪ 不插卡安装：

1，本机为方便用户拆装，机箱上盖螺丝（计7个位置）未完全安装，螺丝放置在随机附带的配件盒中，请大家务必将螺丝安装完整；

2，同时为方便用户使用，PCIe或PCI插槽对应的挡片，也随机放置在配件盒中，如不需要插卡使用，务必将此挡片补装，以防灰尘或异物进入机箱内部；

3，用四个螺丝固定挂耳，将整机安装在控制柜内相应位置；

4，为了获得较好的散热效果，建议采用竖立安装的方式（即散热器的齿条为上下方向），以利散热器齿条对流散热。

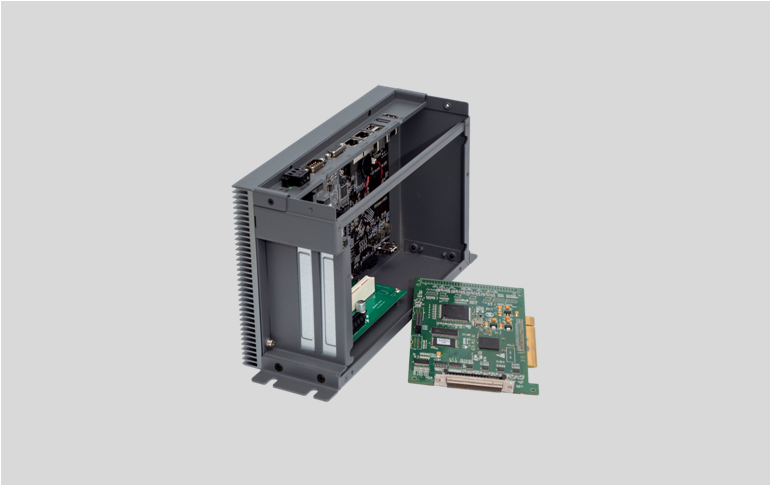

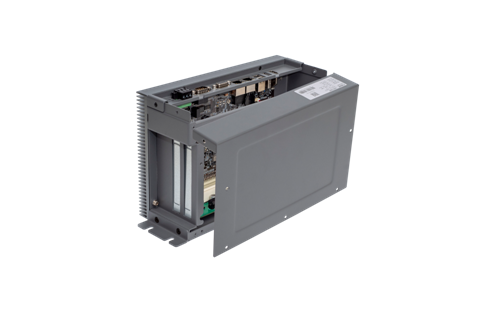

▪ 插卡安装：

1，松开机箱上盖上出产时安装的一颗螺丝；注：机箱上盖共有七颗螺丝，为方便用户拆装，机箱上盖出产时安装一颗螺丝固定。

2，打开机箱上盖，插入扩展卡并固定；

3，补装未安装插卡的插槽对应的挡片；

4，盖上机箱上盖，并安装全部七颗螺丝；

5，用四颗螺丝固定挂耳，将整机安装在控制柜内相应位置；

6，为了获得较好的散热效果，建议采用竖立安装的方式（即散热器的齿条为上下方向），以利散热器齿条对流散热。

资源下载

芯片组驱动：iWS7000_Win7_32_Chipset.zip

芯片组驱动：iWS7000_Win7_64_Chipset.zip

显示驱动： iWS7000_Win7/8/10_32_display.zip

显示驱动：iWS7000_Win7/8/10_64_Display.zip

网卡（intel）驱动：intel_i211AT-Win32.zip

网卡（intel）驱动：intel_i211AT-Win64.zip

产品简介：iWS7000系列产品说明.pdf
