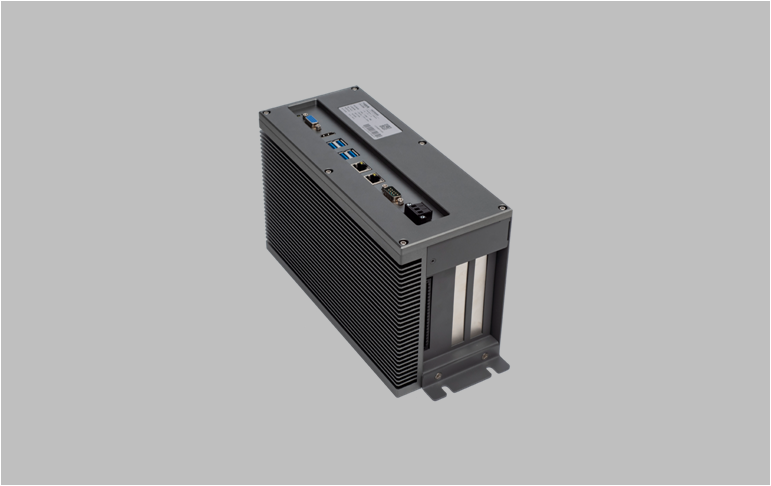

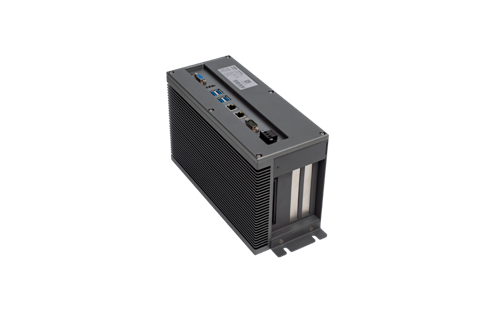

产品介绍

■ 参数特点

.采用Intel® Core系列i7/i5/i3高性能CPU；

.标配4G高速DDR4内存（可扩展至32G） ；

.标配128G SSD固态硬盘（可选配容量大小）；

.整机尺寸: 300mm x 165mm x 110mm；

■ 外部接口

.VGA及 HDMI两种显示接口，单独或同时显示（同屏或异屏）；

.2路 intel® i211-IT 10/100/1000Base-TX千兆网络；

.4个USB 3.0/USB2.0接口；

 --机箱内置1个USB2.0接口，便于用户使用加密狗等设备；

.机箱内置1路SATA3.0 6.0Gb/s 硬盘接口；

.支持2个RS232，1个带隔离的RS485；

.带光藕隔离的8个GPIO-IN，8个GPIO-OUT；

■ 可靠性

.无风扇、无内部连线设计；

.宽电压范围输入、过压及欠压保护；

.建议适配工业电源：5A@DC24V +-10%；

.本机典型功耗：小于45W；

.整机接触放电>=10KV，空气放电>=12KV；

.网路浪涌抗干扰>=10KV；

.运行温度：-10°C~70°C（14°F~158°F）；

.储存温度：-40°C~80°C（-40°F~176°F )；

.运行环境相对湿度：0%~90%RH@40°C；

■ 可扩展性

.标配1个PCIeX4及1个PCI标准扩展插槽;

.可选配2个PCI标准扩展插槽;

.可快速定制PCIeX16、PCIeX4、PCIeX1、PCI多种类多数量的标准扩展插槽组合；

■ 支持Microsoft®Win7 32/64位，Win10，Linux，Android等操作系统；

■ 支持与工业互联网云平台的连接；

■ 提供通用型产品；

■ 提供按客户需求的ODM定制服务；

使用说明

▪ 不插卡安装：

1，用四颗螺丝固定挂耳，将整机安装在控制柜内相应位置即可；

2，为了获得较好的散热效果，建议采用竖立安装的方式（即散热器的齿条为上下方向），以利散热器齿条对流散热。

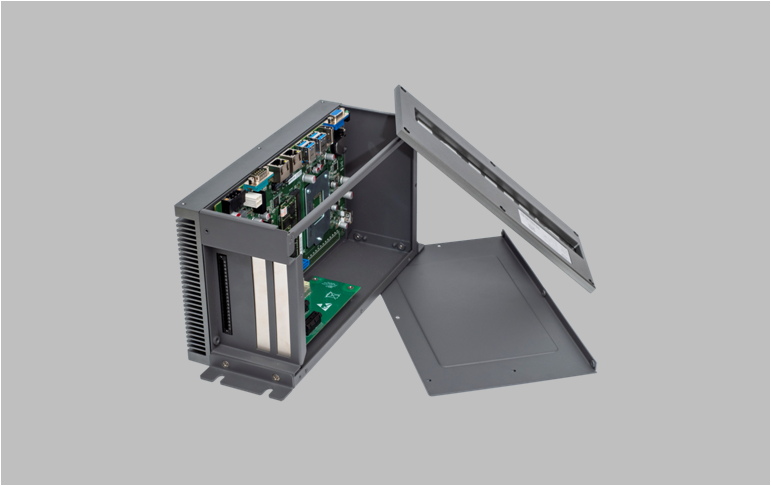

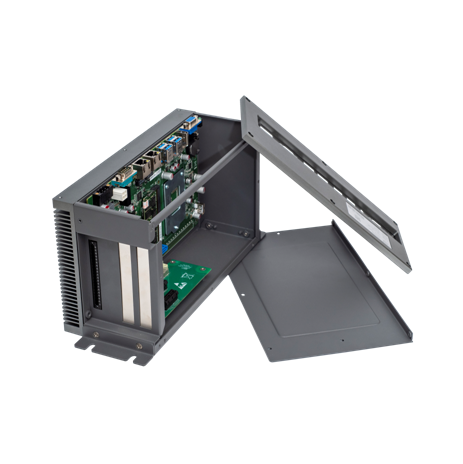

▪ 插卡安装：

1，松开机箱上盖上的六颗六角螺丝后，再松开侧板上的五颗螺丝；

2，插入扩展卡并固定；

3，盖上侧板并用螺丝（五颗）固定，再盖上机箱上盖并安装六颗六角螺丝；

4，用四颗螺丝固定挂耳，将整机安装在控制柜内相应位置；

5，为了获得较好的散热效果，建议采用竖立安装的方式（即散热器的齿条为上下方向），以利散热器齿条对流散热。

资源下载

芯片组驱动：iWS9000_Win7_32_Chipset.zip

显示驱动：iWS9000_Win7_32_Display.zip

USB3.0驱动：iWS9000_Win7_32_USB 3.0.zip

芯片组驱动：iWS9000_Win7_64_Chipset.zip

显示驱动：iWS9000_Win7_64_Display.zip

USB3.0驱动：iWS9000_Win7_64_USB 3.0.zip

芯片组驱动：iWS9000_Win10_64_Chipset.zip

显示驱动：iWS9000_Win10_64_Display.zip

网卡（intel）驱动：intel_i211AT-Win32.zip

网卡（intel）驱动：intel_i211AT-Win64.zip

产品简介：iWS9000系列产品简介.pdf
